Пусконаладка дискового сушильного аппарата на линии мясокостной муки: о чём на самом деле говорят отклонения на выходе

Между поставкой оборудования и стабильным выпуском на линии мясокостной муки лежит пусконаладка. Если отнестись к ней как к формальности — машина крутится, мука выходит, кто-то поставил подпись, — то каждая нерешённая проблема просто откладывается до серийного производства. А там каждая остановка стоит полной партии сырья и пропущенного срока отгрузки.

Именно в дисковом сушильном аппарате этот риск концентрируется. Это последняя тепловая стадия перед тем, как шнековый пресс разделит жир, а готовая мука пойдёт на сортировку. Поэтому любая ошибка настройки здесь напрямую записывается в показатели влажности и жира — в те два значения, по которым покупатель фактически и рассчитывает цену.

Полезнее выстроить подход в обратную сторону: каждый этап пусконаладки существует для того, чтобы намеренно создать условия, при которых скрытый дефект проявится наружу. Ниже четыре этапа по порядку — без нагрузки, прогрев, подача, калибровка, — и каждый начинается с отклонений, которые вы должны ожидать увидеть.

Этап 1. Прокрутка без нагрузки — сначала проверьте направление вращения вала

Первое действие на этапе без нагрузки — коротким толчком запустить двигатель и убедиться, что главный вал вращается в сторону, обозначенную на машине стрелкой. Лопасти внутри дискового сушильного аппарата рассчитаны на то, чтобы перемещать материал только в одном направлении. Обратное вращение не вызовет немедленной аварийной сигнализации, но материал просто будет циркулировать на дисках и накапливаться у загрузочного конца.

Неверное направление вращения — это редко дефект электропроводки. Практически всегда это перевёрнутая последовательность фаз на вводе площадки. Остановите машину, отключите питание, поменяйте местами любые две фазы и снова выполните толчок, чтобы убедиться в результате. Никогда не переключайте последовательность фаз на работающей машине.

На этом же этапе вал прокручивают вручную, чтобы проверить главный вал, гребёнки и скребки на заклинивание, подъём или деформацию. Ощущение тугого, заедающего хода обычно означает, что внутри корпуса остался посторонний предмет либо неверно выставлен зазор между скребком и диском. И то, и другое необходимо устранить до подачи напряжения.

Этап 2. Подвод пара — смотрите, держит ли манометр

Когда вращение подтверждено, пар подают медленно, одновременно открывая байпас конденсатоотводчика, чтобы стравить неконденсирующиеся газы. Смысл этого этапа не в том, «дошёл ли пар», а в том, устанавливается ли стрелка манометра и держится ли она в пределах номинального рабочего давления машины.

Опубликованные характеристики серийного оборудования дают полезный ориентир. Тайский производитель ASTW указывает для своих дисковых сушильных аппаратов максимальное давление пара 6 бар (примерно 165 °C), расход пара около 1,3 кг на 1 кг сырья и типичную скорость испарения примерно 8 кг на квадратный метр в час.

Тот же изготовитель отмечает: избыточное давление пара подгорает готовую муку и разрушает белок, снижая перевариваемость, — более высокое показание манометра не означает лучшее.

На этом этапе внимания заслуживают три отклонения.

• Стрелка манометра колеблется или не поднимается со временем. Прежде всего проверьте, не забит ли конденсатоотводчик и не скапливается ли конденсат внутри нагревательных дисков. Стабильное показание давления доказывает лишь устойчивость стороны подачи; оно не доказывает, что конденсат отводится и теплопередача нормальна.
• Заметная разница температур между ярусами дисков. Обычно это означает, что пропускная способность конденсатной магистрали и линии отвода неконденсирующихся газов не соответствует нагрузке на каждый ярус.
• Протечки на фланцах, арматуре или конденсатоотводчике. Потери пара напрямую повышают энергозатраты на тонну и должны устраняться во время пусконаладки, а не после.

Есть и вторая причина поднимать температуру медленно: защита оборудования. Быстрый нагрев дисков вызывает неравномерное тепловое расширение и деформацию, поэтому главный вал следует держать во вращении на низкой скорости, пока диски прогреваются равномерно.

Этап 3. Подача после прогрева — проверьте, ровный ли слой

Перед входом материала отсеивают крупные твёрдые предметы и слипшиеся комки, чтобы они не повредили скребки и не вызвали закупорку. При запуске питателя начинайте с малой подачи и увеличивайте её ступенями, наблюдая, как материал ложится слоем на первом и втором ярусах.

Самая распространённая ошибка — сразу выйти на полную нагрузку. Время пребывания внутри дискового сушильного аппарата может достигать от одного до четырёх часов, поэтому регулировка, сделанная сейчас, может проявиться на выходе не сразу и не полностью. Если сразу после запуска выход идёт сухим или влажным, в обоих случаях не нужно резко менять скорость.

Когда материал прилипает к дискам, не стоит просто поднимать температуру пара. Логичнее сначала проверить, не вышли ли мгновенный расход подачи и влажность за порог пластичности, а затем уже рассматривать толщину слоя, зазор скребков и способность отводить пар. Слепое повышение температуры может оставить мокрые комки сухими и твёрдыми снаружи, но всё ещё влажными внутри — или подгоревшими полностью.

Этап 4. Настройка скорости — считайте назад от влажности на выходе

Цель на выходе однозначна. По национальному стандарту Китая GB/T 20193—2006 «Мука костная и мясокостная кормовая» влажность должна быть не более 10%, сырой жир — не более 12%, а сырой протеин нормируется по сортам: не менее 50% (первый сорт), не менее 45% (второй сорт) и не менее 40% (третий сорт). Заключительная задача пусконаладки — вывести машину в этот диапазон при стабильных условиях.

Логика управления проста: скорость двигателя задаёт время пребывания на дисках, а время пребывания определяет влажность.

Одно заблуждение стоит избегать: более низкая скорость не означает автоматически более сухую муку. Снижение скорости увеличивает время пребывания, но одновременно утолщает слой в зоне загрузки, вызывая накопление, прилипание и локальный перегрев. Решение должно опираться на слой на дисках, влажность на выходе и крутящий момент двигателя вместе — и никогда на одну лишь скорость.

Калибровка должна охватывать и три режима работы: нормальную влажность, влажность выше нормы и кратковременные колебания расхода. Проверьте только один режим — и линия потеряет стабильность, как только столкнётся с сырьём сезона дождей или со сменой вида сырья.

Оформляйте калибровку как журнал, а не как вывод из одного мгновенного замера.

Непрерывно записывают: расход подачи и ток или момент двигателя — они дают самое раннее указание на то, согласована ли нагрузка и не начинает ли материал накапливаться в корпусе. Записывают после каждого изменения параметра: скорость главного вала, по которой строится зависимость скорости и времени пребывания.

Записывают обходом каждые 30 минут: давление пара, температуры ярусов дисков и температуру отходящего пара, которая отражает, держатся ли отвод пара и разряжение. Окончательный критерий — влажность на выходе, отобранная после каждой регулировки, — именно она решает, можно ли фиксировать параметры.

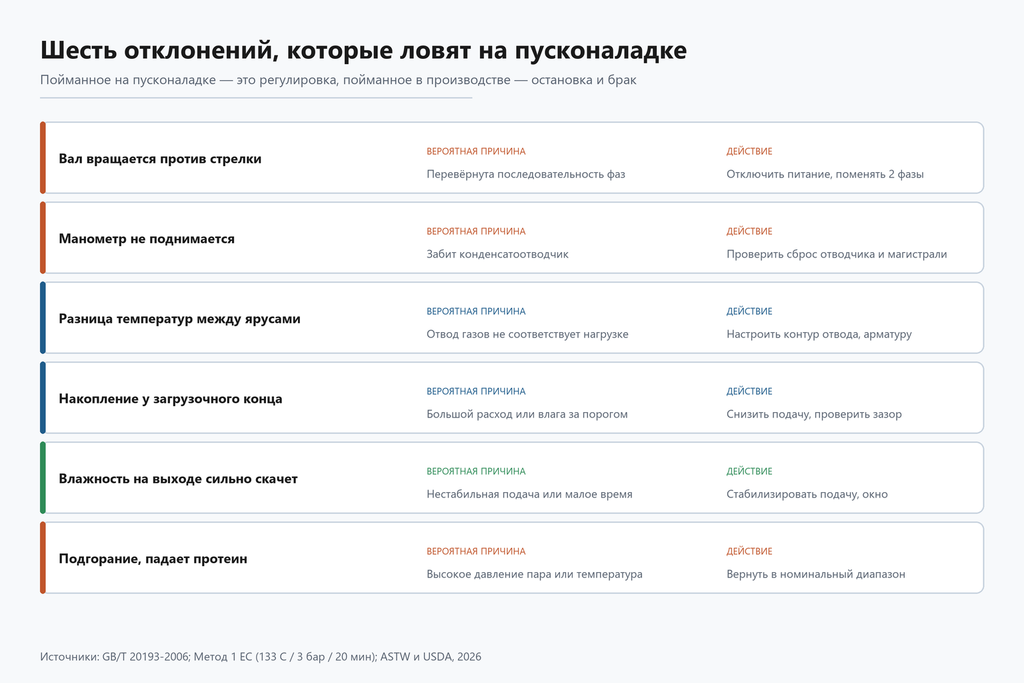

Шесть отклонений, за которыми на пусконаладке следят особенно внимательно

Собранные вместе, отклонения с этих четырёх этапов образуют контрольный список для диагностики. Его ценность в следующем: пойманная на пусконаладке — это стоимость регулировки; пойманная в серийном производстве — это остановка плюс забракованная партия.

• Вращение вала противоположно маркировке. Практически всегда перевёрнутая последовательность фаз. Отключите питание, поменяйте местами любые две фазы и снова выполните толчок для подтверждения.
• Манометр не поднимается со временем. Проверьте забитый конденсатоотводчик и скопление конденсата; убедитесь в сбросе из отводчика и конденсатной магистрали.
• Большая разница температур между ярусами дисков. Отвод неконденсирующихся газов не соответствует нагрузке на ярус; настройте контур отвода и проверьте степень открытия арматуры на каждом ярусе.
• Накопление и прилипание у загрузочного конца. Слишком большой расход подачи или влажность за пределами диапазона пластичности. Сначала уменьшите подачу, затем проверьте зазор скребков и толщину слоя.
• Влажность на выходе скачет вверх и вниз. Нестабильная подача или недостаточное время пребывания. Стабилизируйте подачу, увеличьте окно наблюдения, затем корректируйте скорость.
• Локальное подгорание при падающем протеине. Слишком высокое давление пара или температура дисков. Верните оба параметра в номинальный диапазон и избегайте перерегулирования.

Почему в 2026 году это важнее, чем раньше

Качественно ли выполнена пусконаладка — это уже не внутреннее дело отдельного завода.

Со стороны соответствия требованиям: Метод 1 Регламента ЕС (EC) № 1069/2009 требует 133 °C при 3 бар в течение 20 минут при максимальном размере частицы 50 мм; сухая переработка, описанная в разделе 9.5.3 документа AP-42 Агентства по охране окружающей среды США, проводится при 121–135 °C с выдержкой 1,5–2,5 часа. Эти параметры должны воспроизводиться и документироваться на уровне оборудования, а не передаваться на словах.

На своём 24-м конгрессе в Тенерифе в 2026 году Европейская ассоциация переработчиков жиров и рендеринга описала следующую фазу отрасли как переход «от кризисных правил к регулированию на основе риска»: это значит, что аудиты будут всё больше опираться на проверяемые данные процесса и прослеживаемость. Для завода это и есть аргумент в пользу того, чтобы наладить контрольно-измерительные приборы и регистрацию данных именно во время пусконаладки.

Со стороны рыночной стоимости: стадия сушки напрямую определяет сорт продукта и цену продажи. В отчёте USDA по жирам и протеинам мясокостная мука с содержанием протеина 50% оценена в 420 долларов за тонну за неделю, закончившуюся 18 сентября 2026 года; данные IndexBox за последнюю неделю августа 2026 года указывают 525 долларов за тонну при 50% протеина, а мука кровяная при 85% протеина — 1420–1425 долларов за тонну.

Движение цены стоит на сорте, а сорт опирается на стабильные значения влажности и жира — именно то, что и калибрует пусконаладка.

Более резкое предупреждение приходит со стороны безопасности кормов. В 2026 году в Республике Корея за чуть более чем два месяца зарегистрировали 24 вспышки африканской чумы свиней на фермах: было уничтожено 148 000 свиней и уничтожено почти 500 тонн потенциально заражённого корма — самое быстрое распространение с момента первой вспышки в стране в 2019 году.

Расследование указало на кормовые ингредиенты, содержащие плазму крови свиней, где инфицированная кровь попала на стадию сбора, а последующий процесс инактивации не уничтожил вирус полностью. Урок применим к любой линии переработки животного белка: если тепловая стадия не достигает заданной кривой время–температура и не фиксирует её, продукт перестаёт быть кормом и становится носителем риска.

Часто задаваемые вопросы

Сколько должна длиться пусконаладка, чтобы её можно было считать приемлемой?

Универсальной цифры нет — всё зависит от размера оборудования и характеристик материала. Дисковому сушильному аппарату обычно требуется 30–120 минут работы без нагрузки, а линии средней мощности, как правило, нужно от трёх до четырёх недель от прихода оборудования до валидированного производства. Важна не длительность, а то, оставляет ли каждый этап после себя полный набор данных.

Достаточно ли одного удачного замера влажности на выходе, чтобы зафиксировать параметры?

Так делать не рекомендуется. Время пребывания в корпусе может достигать от одного до четырёх часов, и один мгновенный замер не отражает установившегося режима. Как минимум охватите нормальную влажность, влажность выше нормы и кратковременные колебания расхода.

Манометр показывает стабильно — почему на выходе всё равно влажно?

Стабильное показание подтверждает только сторону подачи. Сначала проверьте, не скапливается ли конденсат внутри нагревательных дисков и соответствуют ли конденсатоотводчик и отвод неконденсирующихся газов нагрузке на каждый ярус. Когда путь теплопередачи затруднён, давление по манометру может быть нормальным, а выход остаётся влажным.

Нужны ли запасные части на площадке во время пусконаладки?

Да. Ремни, уплотнения, прокладки, подшипники и запасной модуль управления должны быть на площадке до первого запуска под нагрузкой, а не заказываться после отказа.

Заключение

Четыре этапа пусконаладки линии мясокостной муки сами по себе не сложны: толчок без нагрузки для подтверждения вращения, подвод пара и проверка манометра, подача с малым расходом после прогрева и настройка скорости по влажности на выходе. Результат определяет другое — выстроено ли за каждым шагом понимание: какой признак указывает на какую неисправность и какой параметр трогать первым.

При правильном выполнении отдача — это не просто работающая машина. Это значения влажности и жира в диапазоне GB/T 20193—2006 с первого дня, воспроизводимые и прослеживаемые параметры процесса и партия, которая никогда не станет риском из-за незарегистрированной тепловой кривой.
